コアレスモータ - A4-102

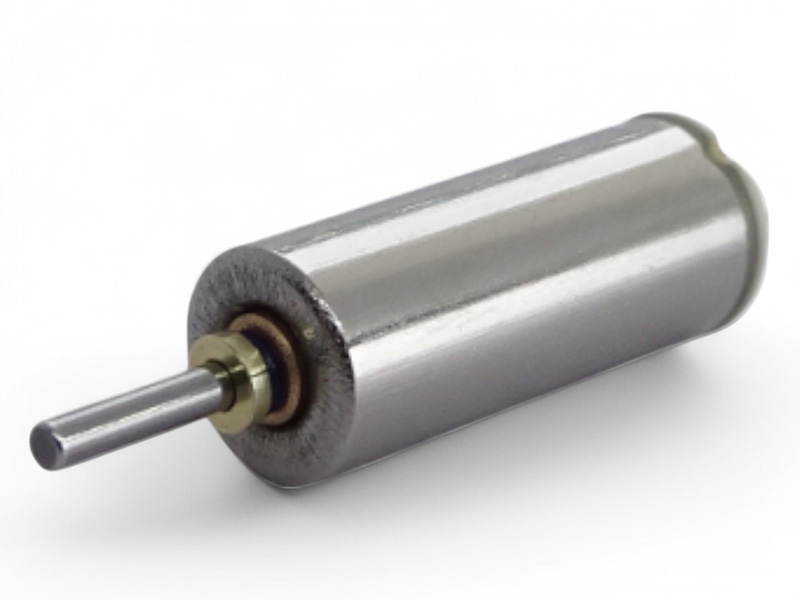

コアレスモータ A4-102

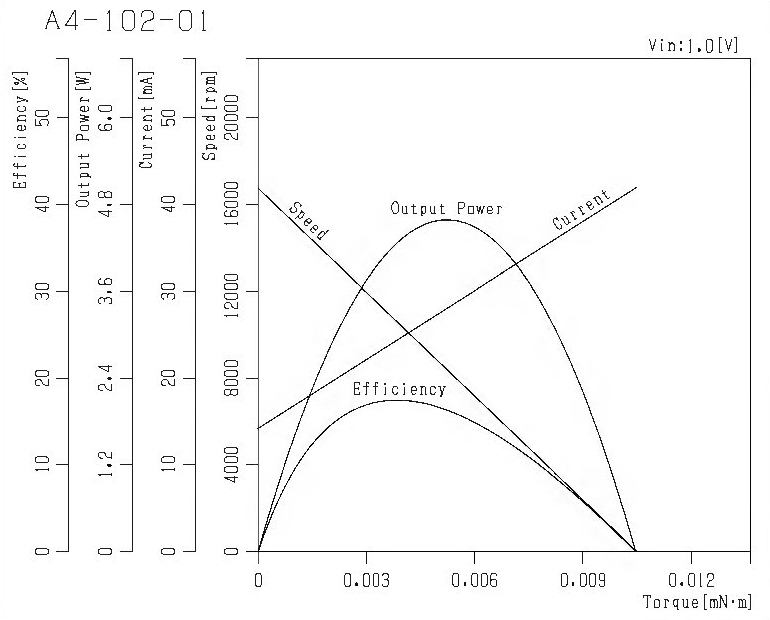

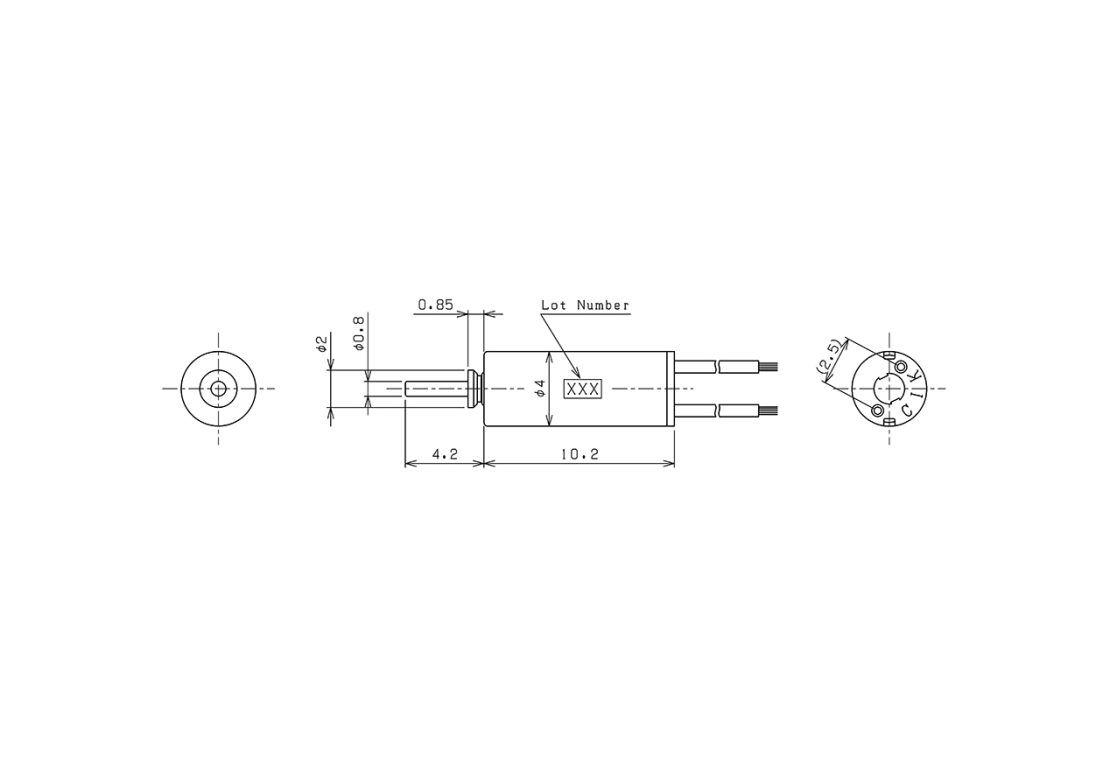

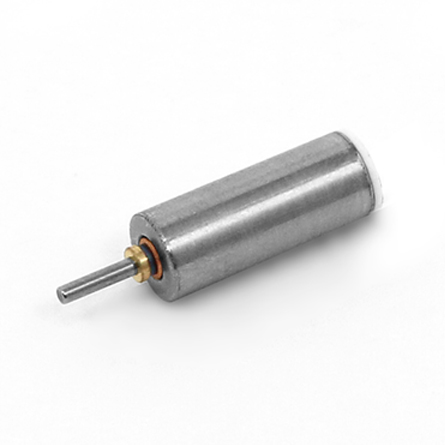

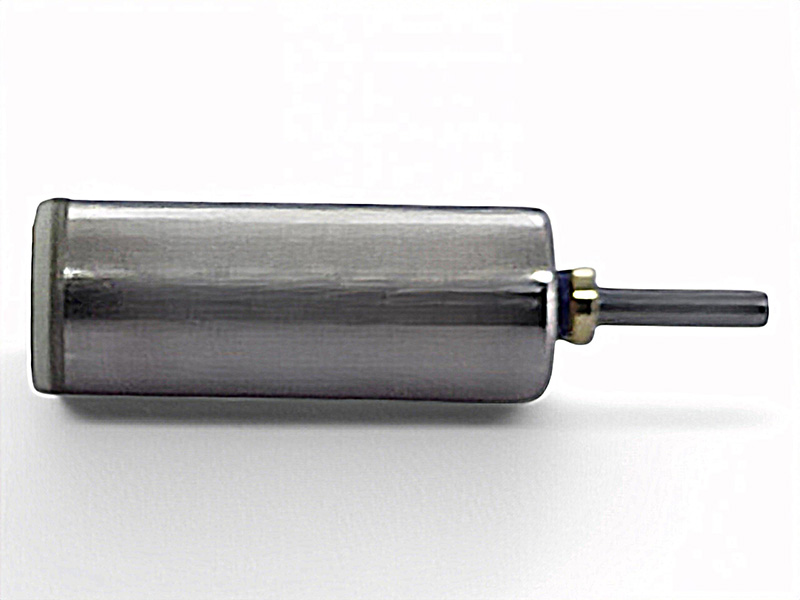

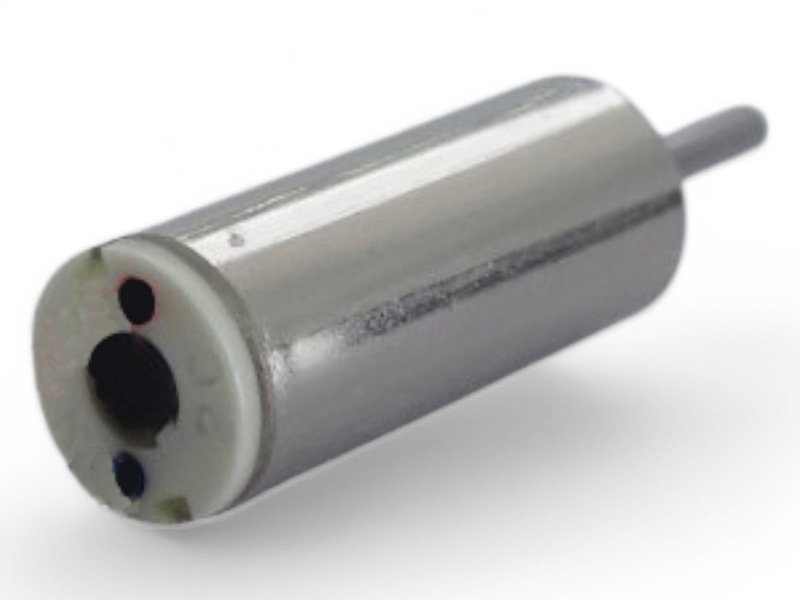

A4-102-01 製品詳細

A4-102-01

製品仕様

機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A4-102-01 4 10.2 1.0 - 16750 14.2 42 0.0103 17.3 0.00453

対応可能項目

リードピン リード線

外形図・特性図・CADデータ ダウンロード

カタログダウンロード

この製品を含んだカタログ資料をご覧になりたい方

お問い合わせ

製品詳細・サンプル希望など、直接お問い合わせされたい方

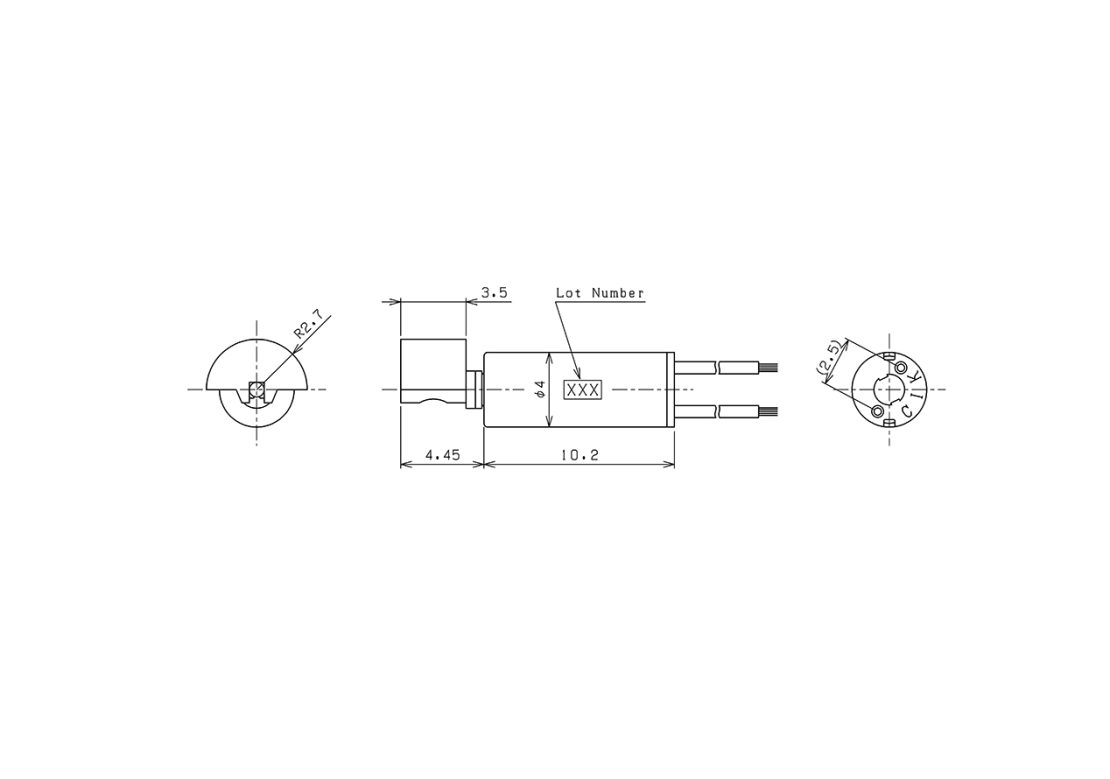

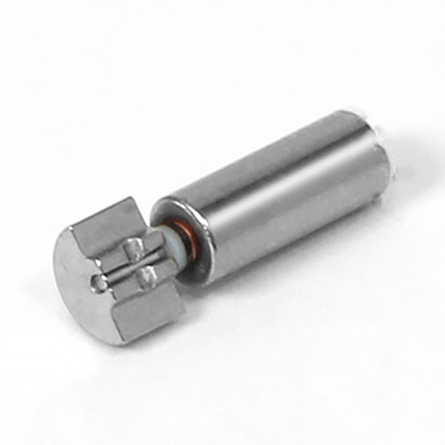

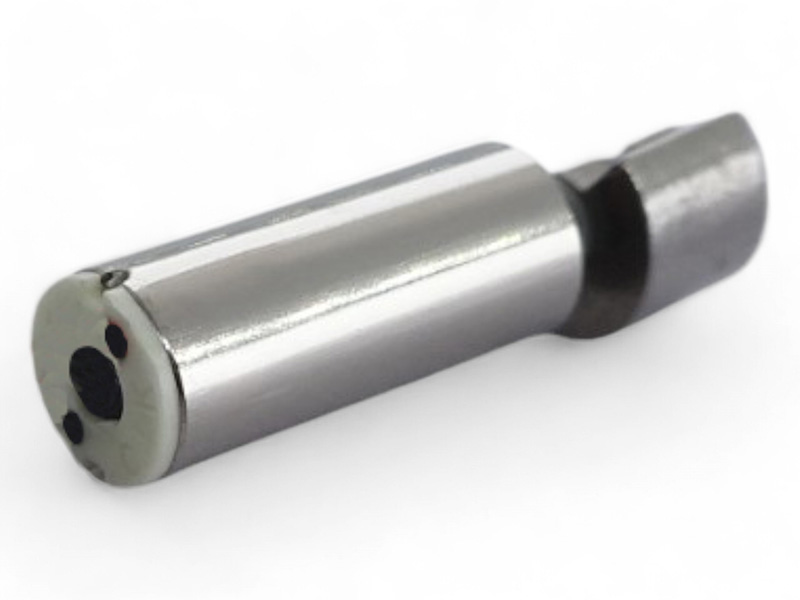

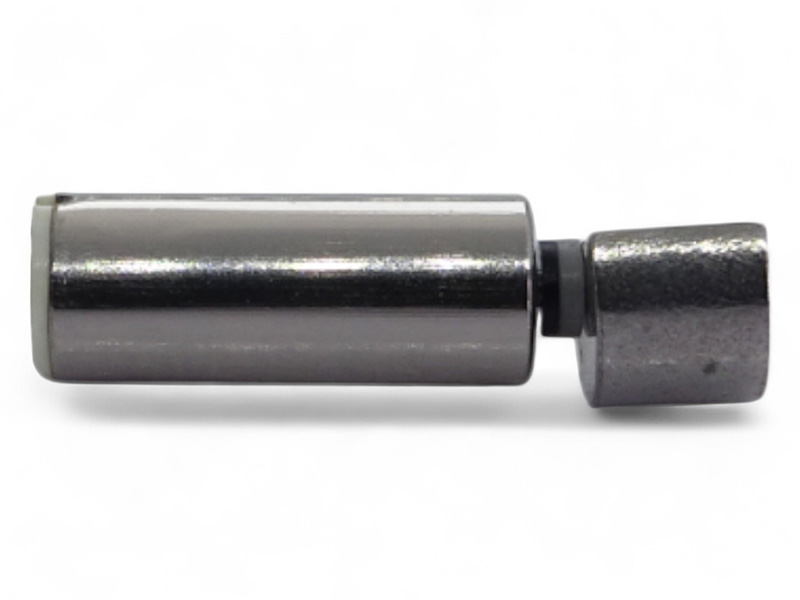

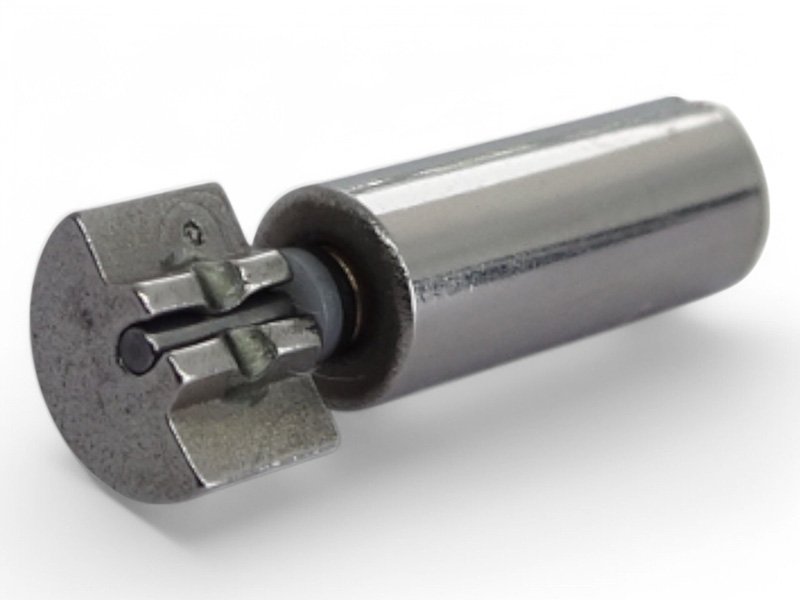

A4-102-02 (振動型) 製品詳細

A4-102-02 (振動型)

製品仕様

機種名 外径 長さ 印加電圧 無負荷 起動 機械的騒音 振動量
回転数 電流 電流 トルク
A4-102-02 φ4 10.2 1.3 9,500 100 135 0.0121 45 7.5

対応可能項目

リードピン リード線

外形図・特性図・CADデータ ダウンロード

カタログダウンロード

この製品を含んだカタログ資料をご覧になりたい方

お問い合わせ

製品詳細・サンプル希望など、直接お問い合わせされたい方

コアレスモータ の製品一覧

mm
V
A4-102-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A4-102-01 4 10.2 1.0 - 16750 14.2 42 0.0103 17.3 0.00453
対応可能項目 リードピン リード線
A4-102-02 (振動型) 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A4-102-02 (振動型) 4 10.2 1.3 - 9500 - - 0.0121 - -
対応可能項目 リードピン リード線
A6-120-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A6-120-01 6 12.0 1.3 - 9000 20 93 0.0789 28.7 0.0186
対応可能項目 リード線
A6-120-02 (振動型) 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A6-120-02 (振動型) 6 12.0 1.3 - 6000 - - 0.125 - -
対応可能項目 リード線
A12-155-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A12-155-01 12 15.5 4.8 - 19400 40 747 1.58 59.1 0.803
対応可能項目 ギアヘッド リードピン リード線 アース端子
A12-181-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A12-181-01 12 18.1 9.0 - 8860 5 138 1.24 65.6 0.289
対応可能項目 ギアヘッド リードピン リード線 アース端子
A12-215-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A12-215-01 12.4 21.5 6.0 - 5820 4 211 1.99 74.3 0.304
対応可能項目 ギアヘッド リードピン リード線 アース端子
A12-215-02 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A12-215-02 12.4 21.5 4.8 - 17000 30 2341 6.15 78.6 2.74
対応可能項目 ギアヘッド リードピン リード線 アース端子
A12-248-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A12-248-01 12.4 24.8 7.4 - 16800 15 3083 12.8 86.5 5.65
対応可能項目 ギアヘッド リードピン リード線 アース端子
A12-308-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A12-308-01 12.4 30.8 11.1 - 18000 25 3868 22.5 84.6 10.6
対応可能項目 ギアヘッド リードピン リード線 アース端子
A16-192-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A16-192-01 16 19.2 5.0 - 4900 9 230 2.07 64.4 0.266
対応可能項目 ギアヘッド リードピン リード線 アース端子
A16-237-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A16-237-01 16 23.7 6.0 - 3220 5 238 4.06 73.1 0.342
対応可能項目 ギアヘッド リードピン リード線 アース端子
A17-158-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A17-158-01 17.4 15.8 4.8 - 19200 40 2775 6.43 77.4 3.24
対応可能項目 リードピン リード線 アース端子
A17-184-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A17-184-01 17.4 18.4 4.5 - 16350 30 3570 9.23 82.5 3.95
対応可能項目 リードピン リード線 アース端子
A17-238-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A17-238-01 17.4 23.8 12.0 - 16500 15 2670 18.3 85.6 7.92
対応可能項目 リードピン リード線 アース端子
A22-253-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A22-253-01 22 25.3 6.0 - 6000 15 896 8.27 75.8 1.30
対応可能項目 ギアヘッド リードピン リード線 ボールベアリング アース端子
A22-303-01 機種名 外径
[mm]
長さ
[mm]
印加電圧
[V]
端子間抵抗
[Ω]
無負荷 起動 最大 製品詳細
回転数 [r/m] 電流 [mA] 電流 [mA] トルク [mN・m] 効率 [%] 出力 [W]
A22-303-01 22 30.3 24.0 - 12000 25 1702 31.6 77.2 9.92
対応可能項目 ギアヘッド リードピン リード線 ボールベアリング アース端子
